鋼結構防火涂料在建筑業(yè)中已經(jīng)成為了泰山北斗般的存在，也是鋼結構不可缺少的保護措施，鋼結構防火涂料可以在發(fā)生火患時(shí)，有效的保證鋼結構不直接與明火解除或者溫度不會(huì )直接升高，從而保證鋼結構在火中，短時(shí)間內一樣堅挺，有人會(huì )想為什么鋼結構防火涂料會(huì )有這樣的效果呢，下面朋德鋼結構防火涂料就來(lái)給大家介紹一下厚型鋼結構防火涂料的組成。朋德防火涂料，包工、包料、包驗收。

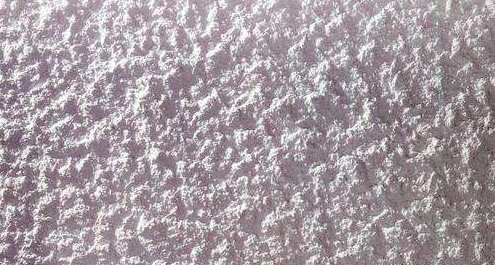

厚涂型鋼構造防火涂料的根本組成是：膠結料(硅酸鹽水泥、氯氧化鎂或無(wú)機高溫黏結劑等)、骨料(脹大蛭石、脹大珍珠巖、硅酸鋁纖維、礦棉、巖棉等)、化學(xué)助劑(改性劑、硬化劑、防水劑等)、水。鋼構造防火涂料基料的硅酸鹽水泥、氯氧化鎂水泥和無(wú)機黏結劑，常用的無(wú)機黏結劑包括堿金屬硅酸鹽類(lèi)以及磷酸鹽類(lèi)物質(zhì)等。
但在堿金屬硅酸鹽中通常都存在著(zhù)游離的堿金屬離子，空氣中的酸性氣體和CO2等將與其發(fā)作化學(xué)反應。假如單獨用堿金屬硅酸鹽來(lái)作為涂料的基料時(shí)會(huì )使涂膜不耐水、不耐潮、耐候性差，而且涂層簡(jiǎn)單呈現開(kāi)裂、脫粉等不良現象。因而假如選用堿金屬硅酸鹽作為鋼構造防火涂料的基料，首先要處理的關(guān)鍵疑問(wèn)即是對其進(jìn)行改性，即處理對游離的堿金屬離子的壓制問(wèn)題。
磷酸鹽類(lèi)黏結劑屬于使用頻率較高的無(wú)機黏結劑，當防火涂料的基料使用它時(shí)，防止了堿性氧化物與空氣中的酸性氣體反應的情況發(fā)生，然后提高了涂料的耐候性、耐水性等理化功能指標。但是，磷酸鹽類(lèi)黏結劑中M/P的摩爾比(M指金屬，P是磷)對涂料保存是的穩定性、耐水性以及涂料與鋼基材的黏結力等各項功能都有直接的影響。因而，在以磷酸鹽為基料的鋼構造防火涂料的研發(fā)中，基料摩爾比的操控是很主要的。
因為厚型鋼構造防火涂料的涂層厚而且用量多，增加建筑物自重。因而，在涂料應留意加入一些輕質(zhì)資料和高效隔熱骨料以下降涂料的密度。用得最多的輕質(zhì)隔熱骨料主要是脹大蛭石和脹大珍珠巖。
蛭石是一種含鐵、鎂的鋁硅酸鹽類(lèi)礦物質(zhì)，具有層狀構造，層間有結晶水。它受熱脹大時(shí)，會(huì )像水蛭相同活動(dòng)，故名蛭石。蛭石經(jīng)過(guò)晾干、破碎、挑選，當其在高溫度下煅燒，比如850~1000度，顆粒會(huì )脹大20倍以上，構成脹大蛭石。其密度為80~200kg/m3，熱導率為0.17~0.25W/(m·K)，耐火功能強，吸聲、隔聲功能好，無(wú)毒無(wú)味，是防火涂料的主要摻材。
珍珠巖是一種玻璃質(zhì)巖石，經(jīng)破碎、篩分、預熱、剎那間焙燒，可脹大至20倍左右，構成具有蜂窩泡沫狀構造的脹大珍珠巖。脹大珍珠巖的質(zhì)量極輕，容重為80-250kg/m3，熱導率為0.042~0.076W/(m·K)，具有保溫、隔熱、不燃、無(wú)毒、化學(xué)穩定性好等特性，也是防火涂料中的重要材料。
